透氣型塑膠跑道做法
2021-10-12 08:47 來自: 塑膠跑道網
透氣型塑膠跑道做法
一、 工程做法描繪
400米環形塑膠跑道運動場。運動場內突沿半徑為36米，共8條跑道，環形跑道內設置100m×65m天然草足球場，南北半圓內設置鉛球區、跳遠區、標槍區、鐵餅鏈球區、三級跳遠區、跳高區、泵房、水池等配套設施。具體做法如下：
1．跑道做法：挖土方、平坦夯實—300mm厚碎石墊層—150mm厚，6％水泥石粉安穩層—50mm厚，粗粒瀝青砼層—40mm厚，細粒瀝青砼層—30mm厚，13mm厚混合型塑膠跑道；
2．足球場：挖土方、平坦夯實—盲溝、噴淋—250mm厚，碎石墊層—50mm厚，將原土挖出過篩后鋪150mm栽培蘭引三號天然草；
3．器械區：挖土方、平坦夯實—200mm厚碎石墊層—100mm水泥砼層—20mm水泥砂漿抹面—25mm厚塑膠安全地墊。
4.籃球場鋪地膠，做法：原水泥根底處理， 鋪10mm厚6%水泥石粉安穩層，瀝青油噴灑。40mm厚粗瀝青混凝土層， 20mm厚細瀝青混凝土層。 5mm厚純PU塑膠面層.裝置籃球場燈火。
二、技能要求
（一）、塑膠面層技能目標
1.耐久性
塑膠面層有必要在適當一段時間內保持它們的特性，在需求大修前至少維持8～10年，當然，面層的壽數與運用的程度和運用的水平有關。
2.有效性
要使在該面層上運動時的運動員感到舒適與安全，最基本的要求，要契合《世界田徑協會聯合會田徑場所設施規范手冊》中的相關規則。
3.測驗：田徑場在正式運作前有必要經過實驗室的實驗測驗，其意圖是堅信各種原資料彼此兼容性組合；堅信這種裝置在大部分正常氣候條件下能成功地裝置；堅信外表具有滿意的耐久性；堅信外表的特功能使田徑運動員滿意；堅信原資料的成分、組合、裝置辦法、長期運用不對環境形成污染。
4.外表平坦
在任何方位和方向上，每4米丈量間隔不能超越6毫米的崎嶇，每1米丈量間隔不能超越3毫米的崎嶇，而在不規則的一步丈量間隔內不能超越1毫米的崎嶇。
5.外表厚度
5.1塑膠面層的外表，因?yàn)槟p和風化會變薄，所以在跑道竣工時，外表平均厚度應該至少到達12mm，肯定不答應呈現薄于10mm的當?shù)兀穸仍?0mm和10.5mm之間的外表不能超越整個外表的5%，需求特別加厚區（撐竿跳高，標槍，三級跳遠和跳高）不在上述規模之內，大型比賽時，外表的任何一處厚度都不得低于10mm。
5.2厚度的測驗程序：用規范化探測器進行丈量，不管在跑道何處，測出外表厚度不行就要從外表中抽取一個小圓塊（一般直徑在10mm至25mm之間）進行厚度檢測，不管小圓塊從何處取出，都要立刻用液體的聚氨酯或去水硅酮橡膠進行批改。
6.緩沖功能
面層外表的緩沖功能與堅硬的根底資料（混凝土）比較，溫度在10～40℃時，面層外表應在根底資料的35%～50%之間。假如丈量時溫度超越這一規模，則依據規范外表正常的狀態下繪制的力量—溫度曲線，對測得的數據應該答應進行一些必要的批改。
緩沖功能（%）=（1-Fs/Fc）×100
這兒：Fs=在塑膠外表上的測驗讀數
Fc=在混凝土上測驗的讀數
7.筆直變形
在溫度為10～40℃之間時，面層外表的筆直變形應該在0.6～1.8mm之間。在丈量時，假如跑道外表的溫度超出這個規模，那么得到的成果可能是因?yàn)闇囟仍颍軌騾⒄找?guī)范的溫度—筆直變形曲線進行必要的批改。因?yàn)樵谄鹛鴧^(qū)和助跑道的止境，一般外表較厚，所以所測得的數據可能會超出上述規模。
8.摩擦力
面層外表在濕潤無氣孔時，任何當?shù)氐哪Σ料禂?shù)不得低于0.5。留意這個數值適當于TRRL機器上的刻度讀數47。
滑動摩擦系數按下面公式進行核算：
E=0.30×D/V
這兒：D=相應的摩擦阻力（牛頓米）
V=正常動力
9.拉伸功能
無孔的面層外表最低的拉伸力是0.5MPa，有孔的面層外表是0.4MPa，一切的塑膠外表在開裂處，最少拉伸性是40%。
10.色彩
當運用Merhuen色彩手冊進行點評時，面層外表的色彩有必要共同，并肯與手冊中某一特定的色彩共同，假如場所外表被規劃成多種色彩，那么每一種色彩都有必要與手冊中某一色彩共同。
辦法：關于不同色彩的方位，在色彩手冊中應有清晰的點評。假如場所的各個部分相同的色彩差異起來有困難，則應在手冊中注明。關于方位的點評，在場所的圖紙中記錄下來的方位和丈量，也要點評。
11.排水
當水徹底淹沒場所后，答應經過20分鐘的排水要求沒有一處面層外表殘留水的深度超越面層的外表厚度。
12. 查驗
場所沒有氣泡，裂縫，分層等現象。
辦法：對塑膠外表進行徹底的查看，并在圖紙上標出這些不完善處，拍成相片，用圖示闡明這些測驗陳述。
（二）、膠的技能目標
1.田徑跑道依照《世界田徑協會聯合會田徑場所設施規范手冊》（2003）的要求和我國GB/T14833-93塑膠跑道規范施工及查驗，一般規范400米塑膠田徑場須滿意省級中學生運動會田徑比賽的要求。
2.工程質量須契合GB/T14833-93塑膠跑道的規范。
3.因?yàn)楝F(xiàn)在環保問題要求越來越嚴，因此在工程中運用的塑膠資料有必要運用環保資料，該資料有必要具有契合環境管理體系ISO14001對環境和人的健康無害的產品，且要有相應檢測資質單位供給的檢測陳述。
4.施工質量契合現行的《國家施工查驗技能規范》和《建筑裝置工程查驗鑒定規范（GB/T14838-93）》，并經過體育場所設施締造相關行政主管部門的查驗。
5.塑膠跑道、田賽區塑膠斜度、厚度、平坦度、邊際粘接、色澤、規范線、點位標志等項的技能目標有必要契合GB/T14838-93R的要求及規劃要求。
6.塑膠跑道面層施工技能目標應契合世界規范和國內有關規范。
7.塑膠跑道面層施工應契合國家體育總局《400米比賽用田徑跑道塑膠面層質量查驗鑒定規范》中規則的規范要求，并經過體育設施締造運用行政主管部門的檢測查驗。
8.塑膠跑道其各項物理機械功能目標徹底契合世界業余田徑聯合會規則的目標。塑膠跑道的資料質量契合國家技能監督局發布的GB/T14833-93《塑膠跑道》規則的規范要求。各項技能目標如下：
序號
測驗項目
質量目標
1
拉伸強度 ，MPa
≥0.7
2
扯斷伸長率，％
≥90%
3
回彈值，％
≥20%
4
硬度（邵氏A），度
45～60度
5
緊縮復原率，％
≥95%
6
阻燃性，級
一級
（三）、瀝青根底的技能目標
1.面層瀝青根底的規劃準則：應依據運用要求及氣候，水文，土質等自然條件，親近結合當?shù)貙?shí)踐經驗，參照公路瀝青面層進行歸納規劃。
2.面層瀝青根底的規劃應當依照“三級公路的荷載運用條件，二級公路的瀝青面層構造，高速一級公路的密實度和平坦度，塑膠面層的斜度和高程”的準則進行施行。
3.契合《田徑場所設施規范手冊》中的有關要求：田徑場所面層瀝青根底下面層最少不能少于150mm厚，這也就意味著在根底地下水位低，土質均勻，承載才能良好的條件下，跑道根底220mm～250mm厚就能夠滿意場所的締造要求了。
4.契合《瀝青路面路途結構規劃攻略》1994年第4版中的準則和要求。
5.契合《公路瀝青路面施工技能規范》JTJ032-94。
6.契合《瀝青路面施工及查驗規范》GB50092-96。
7.契合《公路瀝青路面規劃規范》JTJ014-97總則的要求。
（四）、瀝青混凝土的技能目標
1．瀝青混凝土層外表平坦度2米直尺檢測差錯不大于±4mm，標高差錯不大于±3mm，實測合格率應到達85%以上。
2．瀝青混凝土層各部位的縱橫向傾斜斜度，跑道長度，彎道半徑，各點位線的實踐尺度，應與塑膠跑道面層的技能目標要求相共同。
3． 瀝青混凝土層的密實度應到達95％以上，干容量到達2.35g/cm3以上。
4．瀝青混凝土層外表外觀應到達：外表整齊，粘結牢固，無碾壓車輪印，無裂縫、油庖、油污。
5．瀝青混凝土最大骨料粒徑依據當?shù)亓Ａ蠣顩r,選用AC－10。

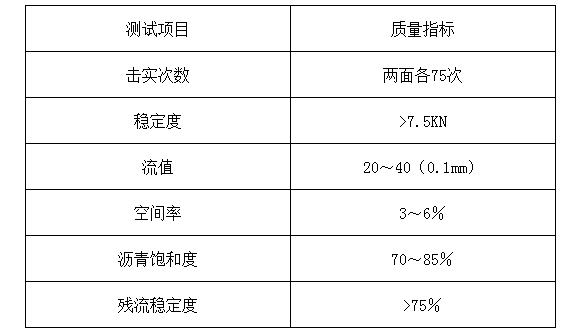

丁型瀝青混凝土其熱拌瀝青混合料馬歇爾實驗技能目標：
6． 瀝青混合料級配（圓孔篩）
7． 根底外表應確保無阻水現象。

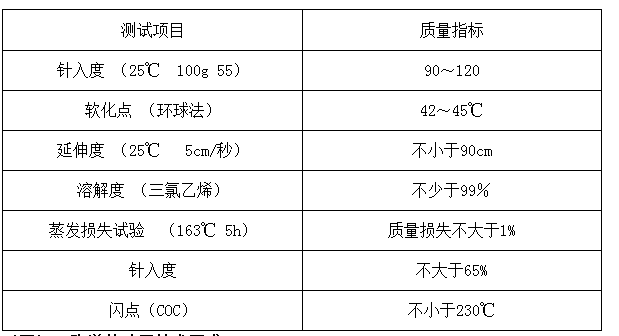

8．瀝青查驗規范：
9．瀝青混凝土熱安穩系數：Kt=R20/R50≤3.5。
（以蒸發瀝青中的蒸發物組份）

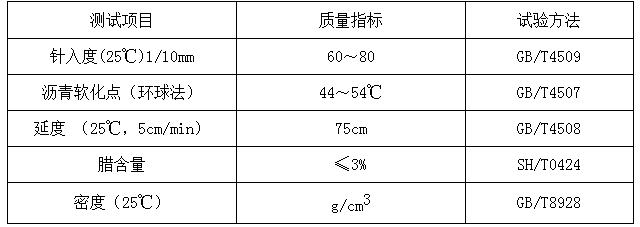

10．瀝青原料：選用改性瀝青，應契合中華人民共和國行業規范TJ-032-94《公路瀝青路面施工技能規范》對高速或一級公路瀝青的要求，其瀝青物理功能目標要到達如下要求：
（五）、跑道根底層技能要求
跑道根底層的防裂要求較高，不能因氣候、環境條件而形成瀝青混凝土呈現裂縫，并影響到塑膠面層。瀝青混凝土主要是為塑膠層供給一個平坦、堅實的墊層，并在瀝青混凝土壓實后而塑膠層鋪筑前，避免雨水下滲到下面結構層，避免日后水氣上升積聚在塑膠層與砂粒式瀝青混凝土之間，導致塑膠層隆起、剝離。
塑膠跑道根底結構層施工應到達以下技能規范的要求:
1．《公路瀝青路面施工技能規范》JTJ032-94；
2．《瀝青路面施工及查驗規范》GB 50092-96；
3．《建筑機械運用安全技能規范》JGJ33-86；
4．《施工現場臨時用電安全技能規范》JGJ46-88；
5．國家頒布的有關施工查驗規范、操作規程、規范圖及質量查驗鑒定規范。
